Наклонный экран

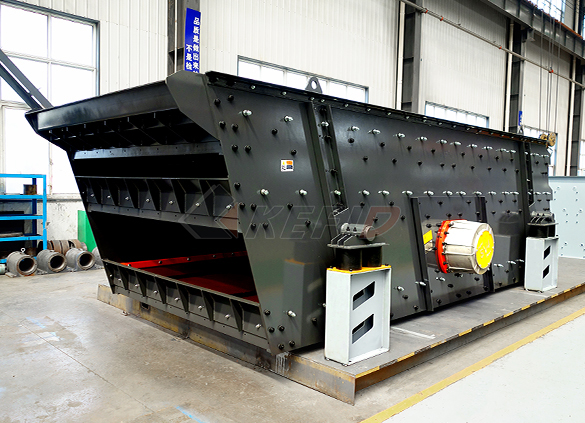

Наклонные экраны — это самый простой тип экрана, крепящийся к наклонной раме под углом от 15° до 30°. Все тело экрана вибрирует по кругу на винтовых пружинах с одинаковыми характеристиками, а поток материала обеспечивается ускорением силы тяжести.
Наклон наклонного экрана фиксирован, хотя ход можно отрегулировать до необходимого уровня. Общий рабочий ход наклонного грохота составляет от 8 до 12 мм, а конструкция наклонных грохотов позволяет изменять этот ход за счет добавления или удаления дополнительных эксцентриковых масс на возбудителе.
Возбудители наклонных экранов обычно приводятся в действие внешним электродвигателем, который передает мощность через механизм ремня и шкива. Вибродвигатели не являются предпочтительными для наклонных грохотов из-за их принципа работы в фиксированном состоянии.
Наклонные грохоты, как правило, проектируются с многоярусной компоновкой, что позволяет классифицировать материал по классам от 2 до 5. Кроме того, эти грохоты, как правило, снабжены зоной удара непосредственно перед началом секции просеивания, которая разбивает материал и заставляет любые длинные куски лежать плоско во время просеивания.
Типы вибрационных экранов
Наклонные грохоты состоят из восьми основных компонентов: боковых стенок, деки, просеивающего материала, возбудителя, электродвигателя, моторной консоли, пружины и пружинных опор. Наиболее важным фактором в наклонных экранах является их конструкция без сварки. Все упомянутые здесь детали собраны с помощью болтов и гаек, чтобы предотвратить растрескивание и разрушение корпуса экрана, связанное со сваркой.
Преимущество кругового вибрационного возбуждающего механизма, используемого в наклонных грохотах, заключается в его простоте, низкой потребности в обслуживании и экономичной конструкции.
Горизонтальный экран
Горизонтальный экран представляет собой нетрадиционную конструкцию, обладающую уникальными свойствами, отличающими его от других типов обычных экранов. Его наиболее очевидным преимуществом является его рабочий угол. В то время как обычные экраны работают под углом от 15° до 30°, горизонтальные экраны работают параллельно земле или под небольшим наклоном от 0° до 5° градусов.
Типы вибрационных грохотовТипы вибрационных грохотов
Горизонтальные грохоты оснащены тройными приводными механизмами, которые производят эллиптическое вибрационное движение с требуемым ходом и наклоном. Как упоминалось выше в разделе о механизме возбудителя, механизм с тройным приводом сочетает в себе линейные и круговые типы вибрации в эллиптической вибрации. Таким образом, преимущества обоих типов вибрации объединяются в горизонтальном грохоте, так что, когда материал транспортируется горизонтально с определенной скоростью посредством линейного вибрационного движения, погружение предотвращается благодаря круговой вибрации, характерной для эллиптического движения.
Ход горизонтальных сит можно регулировать в диапазоне 14–20 мм, хотя обычно они работают с ходом от 16 до 18 мм и скоростью вращения 750 об/мин. Скорость потока материала в экранирующих средах варьируется от 0,2 м/с до 0,25 м/с. Массовый расход зависит от разности фазового угла между эксцентриковыми массами.
Механизм с тройным приводом приводится в действие электродвигателем, мощность которого передается через ременно-шкивной механизм. Существует вероятность того, что лента может сама сойти во время работы в результате работы с большим ходом, связанной с горизонтальными грохотами. Для решения этой проблемы был разработан новый механизм натяжения ремня, и все механизмы передачи мощности в горизонтальных грохотах были оснащены механизмами натяжения ремня.
Горизонтальные грохоты привнесли много преимуществ в операции просеивания, хотя есть и некоторые недостатки, наиболее важным из которых является сложность механизма тройного привода. На самом деле механизмы с тройным приводом имеют достаточно прочную конструкцию, чтобы выдерживать любые условия, однако процедуры технического обслуживания не являются короткими, хотя надежность конструкции означает, что частое техническое обслуживание не требуется.
