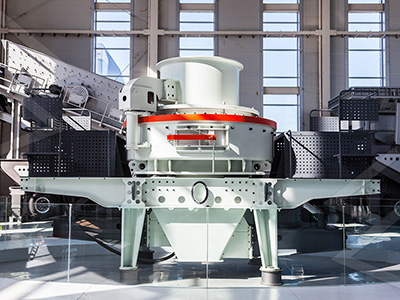

Ударная дробилка с вертикальным валом серии VSI6X представляет собой новый тип оборудования для производства и дробления песка с рядом национальных запатентованных технологий, который поглощает многолетний опыт исследований и разработок и технические концепции, использует новую конструкцию рабочего колеса с четырьмя портами и специальную конструкцию уплотнения. для предотвращения утечки масла из цилиндра подшипника и т. д. Характеристики энергосбережения, длительный срок службы и широкое применение помогают большому месторождению песка постепенно переходить к крупномасштабному и централизованному производству, чтобы соответствовать национальным требованиям по охране окружающей среды и производственной мощности.
Сфера применения
Металлические и неметаллические руды, строительные материалы, искусственный песок, металлургический шлак
Материал приложения
Речная галька, гранит, базальт, железная руда, известняк, кальцит, кварцит, диабаз, уголь, карбид кальция и др.
Выдающиеся преимущества
- Оптимизация структуры полости дробления, которая может обеспечить быстрое преобразование между двумя режимами дробления: камень-камень и камень-железо. «Камень на камне» добавляет перегородки слоя материала, которые могут образовывать плотный и устойчивый каменный слой.Даже на камнях средней и высокой твердости можно получить более кубические готовые материалы; «Камень на железе» оптимизирует угол установки блок контратаки, снижает потери энергии и получает более высокий коэффициент дробления.
- Новая конструкция ключевых компонентов, таких как крыльчатка, цилиндр подшипника, нижняя часть корпуса и т. д. Рабочее колесо имеет четырехходовую конструкцию, что повышает вероятность пропускной способности материала и столкновения между материалами, цилиндр подшипника имеет уникальную выхлопную систему. и пылезащитное устройство и уплотнительная конструкция для предотвращения попадания пыли Нижняя крышка подшипника пропускает масло, нижняя часть корпуса изменена с конструкции «колодец» на структуру «десять», чтобы материал не блокировал выпускной канал.
- Он смазывается жидким маслом и оснащен системой воздушного охлаждения, которая управляется ПЛК и интеллектуальным прибором, который может осуществлять автоматическое управление смазкой, а температуру смазки можно регулировать, чтобы обеспечить более идеальные рабочие условия для работы подшипника.
- Стандартный самоподъемный рычаг, соосный с подъемным рычагом, облегчает техническое обслуживание крыльчатки и подшипникового цилиндра, гидравлический домкрат используется для подъема загрузочной воронки, которую легко обслуживать, высота ограждения уменьшена, чтобы избежать помехи при отвинчивании загрузочной воронки.
Принцип работы
Двигатель приводит в движение главный вал трансмиссионной части цилиндра подшипника, чтобы он вращался с высокой скоростью, а ротор вращается с высокой скоростью вместе с главным валом.Материал, поступающий в рабочее колесо, ускоряется рабочим колесом и распыляется в камеру дробления. , и сталкивается и измельчается с материалом футеровки, образовавшимся в камере дробления.После ускорения полученная кинетическая энергия преобразуется в энергию, необходимую для дробления или формования материалов.Материалы, которые многократно циркулировали в камере дробления, дробятся и формуются много раз под действием окружающего газового вихревого потока, чтобы реализовать непрерывное дробление и формование материалов и выгрузку их из нижней части корпуса для формирования всех материалов.Требуются готовые материалы, и это дробление метод «камень на камень», который в основном используется для формирования и дробления камней; кроме того, это оборудование также оснащено методом дробления «камень на железе», который отличается от метода дробления камня на – метод дробления камня: после того, как материал выбрасывается из ротора, ударный блок, установленный в полости дробления, подвергается удару, и ускоренная энергия, полученная материалом, преобразуется в энергию, необходимую для столкновения и дробления с ударным блоком. После удара материал выгружается непосредственно из нижней части корпуса, что не может обеспечить многократное циклическое дробление в полости дробления.Этот метод дробления в основном подходит для рабочих случаев, когда дробление является основной целью (для цели обеспечения большого коэффициента дробления).
